本系統由江南水廠廠區控制系統、取水泵房控制站組成。取水泵站與廠區通過專線及3G/GPRS 雙線路鏈接，傳輸數據到自控系統。

一、 項目簡述

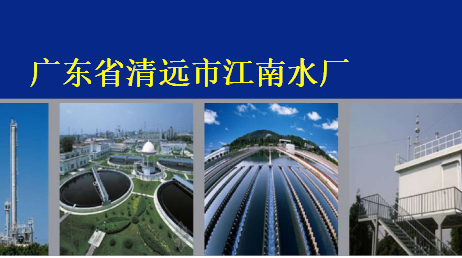

項目名稱――清遠市江南水廠工程；

項目規模――40萬m3/d；

建設單位――廣東清源水業有限公司；

設計單位――廣州市市政工程設計研究總院；

湖南省水利水電勘測設計研究總院；

招標單位――廣東清源水業有限公司；

廠址－－廣東省清遠市清遠市站前路東側；

取水口——北江干流清遠市武廣高鐵上游約400m處河段左岸；

取水泵站——北江干流清遠市武廣高鐵上游約50m處河段左岸；

二、 性能指標&技術參數

1. 工藝控制指標：

濾池恒水位誤差△H≤±2.0 cm

沉淀后濁度控制范圍：Tu≤1NTU

出廠水壓力控制誤差△P≤±0.02MPa

出廠水濁度控制范圍：Tu≤0.5NTU

2. PLC系統、上位機系統及總線系統

平均無故障間隔時間MTBF>20000Hr

可用率A≥99.8%

系統綜合誤差≤1.0%

數據正確率I>98%

數據通信負載容量平均負荷a≤2%，峰值負載A≤10%

3. 時間參數指標

主機的聯機啟動時間t≤2min

報警響應時間t≤3s

查詢響應時間t≤5s

實時數據更新時間t≤3s

控制指令的響應時間t≤3s

動態顯示數據刷新時間t≤2s

實時數據顯示的刷新周期t≤3s

流量控制執行周期t≤3min

三、 水廠自控系統實施意義

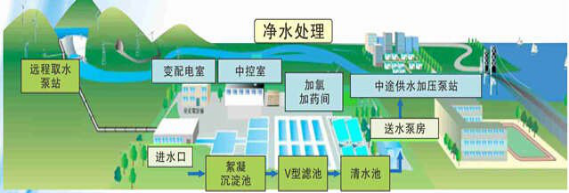

自來水廠凈水生產自動化控制的概念就是采用各種在線式水質分析儀表，對 凈水處理生產流程中的各項工藝技術指標進行連續檢測，并以直觀的形式將這些 指標實時反饋給自動化控制系統，控制系統便可根據在線檢測的結果對生產工藝 設備進行及時調整，從而使制水生產的可靠性和穩定性得到充分的保障。

自動化控制對于流水化作業的凈水生產工藝來說具有以下優點：

2 減輕工人的勞動強度；

2 提高制水生產的可靠性和穩定性；

2 降低生產成本，提高生產管理水平；

2 減少質量事故。

水廠自動化生產管理系統實施具有以下現實意義：

1. 把引水工程各環節有機結合起來，實現在中控室掌控整個系統，利用計算機人機界面直觀、實時了解各站點設備運行狀態以及管網狀態，為安全生產提供有力保障。

2. 自動化實施為生產調度提供輔助決策，優化引水調度系統，在保障供水的同時實現降耗減排。

3. 水廠自動化實現一步化控制或全自動控制，減輕現場操作人員勞動強度，簡化操作過程。

4. 提高操作人員人身安全系數，自動化實現自動控制或者遠程控制，讓操作員工遠離一些危險場合，提高人身安全系數。

5. 提高設備安全運行系數，自動化實現全程監控設備的狀態，對設備出現故障實現迅速采用完整的保護程序，防止故障的擴大化，杜絕二次事故發生。

6. 自動化系統對生產過程的成本計算并形成直觀的數據，有助于生產管理實施節能減排、降低生產成本措施。

7. 自動化系統對生產數據的記錄，對出現的生產事故生產管理者可以實施復查并分析事故原因，為生產提供寶貴經驗，從而提高生產管理。
